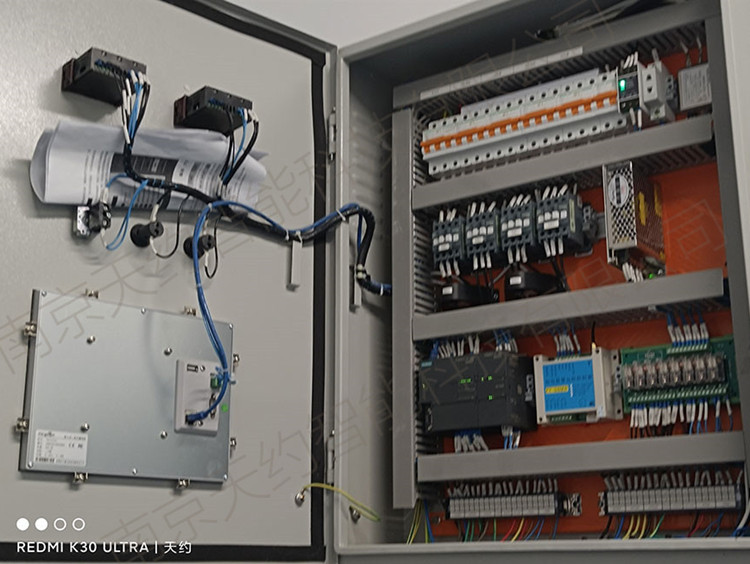

PLC控制柜是指可編程控制柜，控制柜指成套的控制柜,可實現電機,開關的控制的電氣柜。PLC控制柜具有過載、短路、缺相保護等保護功能。天約是生產PLC控制柜廠家，為客戶提供PLC編程、調試、控制方案。配套案例1000多家獲得客戶一致好評。今天小編分享21個你要知道的PLC控制柜維護保養方法。

　　一、PLC控制柜需要維護的原因

　　1、為延長使用壽命;

　　2、穩定設備運行;

　　3、這也是5S一種體現。

　　二、不維護容易出現的問題

　　1、過臟的電柜會使設備短路，打弧，燒壞設備;

　　2、電柜風扇濾網堵塞，散熱不良會導致設備穩定性差;

　　3、設備在濕度過會短路;

　　4、一些大電流位置長時間局部過熱會燒壞設備。

　　三、準備工作

　　各種工具:螺絲刀、扳手、搖表、萬用表、鉗形電流表;吸塵器;熱風槍、記號筆、銼刀等。

　　備件:風扇過濾器、接觸器輔助觸頭、繼電器線圈、熱縮管、導電膏;

　　人員:需要需要電工，還需要程序員。因?yàn)槿绻绦騿T參與，維護軟件可以提前預防和消除很多軟故障。

　　四、注意事項

　　做好規劃，制定詳細步驟，循序漸進。不要相信一拍腦袋就有想法，而是先考慮各方面，一步一步做好規劃:

　　1.防護:拆卸設備前切斷電源，注意防護;

　　2.清潔電柜的時候注意不要把灰弄到到處都是;

　　3.移動的地方都要做好標記，注意觀察，比如有的線重新接過，有的線鼻重新壓過，設備重新投產后要注意觀察這些地方是否有問題。

　　五、數據備份

　　先備份程序是很需要，萬一有一天設備壞了，如果沒有程序，那就抓瞎了，有程序的話只要換個控制器，所以對于設備維修人員來說，這是需要的。

　　1.對于需要長期歸檔的數據，可以將歷史趨勢數據備份到移動硬盤，然后關閉基于W的數據indows操作系統，如w，inccintouch的HMI系統;然后斷開總電源;

　　2.對于一些無法通信的控制器，如軟啟動器，需要手動記錄內部參數，以備不測。

　　六、系統斷電

　　1、數據備份完成后，執行倒閘操作，斷電時先斷開以下保護開關;

　　2、然后斷開總開關(上電時先上控制柜上的總開關，再依次打開下面的保護開關);

　　3、防護鎖，現場斷電后較好防護鎖定，防止意外送電。

　　七、外觀和環境檢查

　　溫度環境條件0~40℃;

　　相對濕度85%以下;

　　振幅小于0.5mm (10~55Hz);

　　沒有大量灰塵、鹽和鐵屑;

　　24VDC出線電壓測量:是否在正常范圍內;

　　關閉電源后，測試系統隔緣，使用搖表測試設備隔緣。

　　八、PLC控制柜清掃

　　1、PLC控制柜設備斷電，PLC變頻器和其他帶有散熱孔的電子元件被很好地遮擋?？梢缘脑捯裀LC模塊拆下。

　　2、只能用吸塵器，不能用壓縮空氣吹，因?yàn)閴嚎s空氣會把灰塵吹進設備，壓縮空氣經常含水，進入設備會短路。

　　3、吸入后檢查接線是否松動。

　　九、電纜檢查

　　大電纜是否松動:如果松動，很容易燒壞。

　　大電纜接頭是否發黑:如果有，注意檢查鼻子是否沒有壓緊或接觸電流過大。

　　十、設備接地檢查

　　Profibus接地測量:檢查屏蔽層是否老化，屏蔽層是否老化，導致接地不良，容易造成Profibus站點丟失。

　　模擬信號接地測量： 原理同上。

　　檢查接地線是否有銹蝕，并處理銹蝕。

　　十一、接觸器檢查

　　大接觸器的安裝螺釘和進出線是否松動

　　大接觸器觸頭狀態:主觸頭是否有燒溶痕跡，檢查滅弧罩是否燒黑損壞

　　接觸器接線端狀態:是否燒黑

　　吸入時間，電壓測試： 檢查接觸器的吸合時間，以及進出線的通斷情況

　　接觸器吸合聲是否正常，無噪音，如何吸合后發出嗡嗡聲，拆卸檢查觸點。

　　十二、銅排檢查

　　檢查熱縮管是否損壞;

　　檢查銅排連接:如果銅的外觀變色，說明銅排可能過熱。如有需要，拆下銅排，平整對齊，涂上導電膏，擰緊。

　　十三、繼電器檢查

　　如在生產過程中出現電磁閥不吸合或連續開啟的情況，應按以下步驟進行檢查。

　　a.對應電磁閥繼電器的LED燈是否亮，亮起表示電磁閥帶電，不亮表示沒有帶電;

　　b.用萬用表測量繼電器的A1.A引腳是否有電。

　　若電磁閥在生產過程中動作異常，可進行以下操作：

　　一般來說，只會損壞一個觸點。如果繼電器有兩個觸點，一個損壞，可以考慮另一個。例如，現場接線為11-14觸點，如果損壞，可以換成21-24.這時，松開11腳和14腳上的線，換成21和24腳。

　　如果更換接觸后不容易，可以考慮更換線圈，不重要的電路上拆下不重要的繼電器線圈，更換。進入時注意不要插錯方向。

　　十四、更換過濾網

　　根據現場情況，每半年或每年更換一次濾網;

　　若濾網堵塞，將嚴重影響設備散熱。

　　十五、檢查變頻器和調節器的風扇

　　檢查變頻器和調節器風扇是否正常運行。

　　檢查通風口是否堵塞。如果風扇一打開就能吹出灰塵，說明需要清洗。

　　十六、設備發熱檢查

　　1、電柜溫度、大電纜以及銅牌溫度、電纜溫度如果有較好的成像儀，如果沒有，只能拿測溫槍。

　　2、定期檢查柜內溫度、大電纜溫度和現場電纜溫度，避免因灰塵聚集或其他原因損壞電纜和部件。

　　十七、鉗形電流表

　　1.一般情況下，一人操作，一人監控。測量時，手與帶電部分的防護距離應保持在10厘米以上。

　　2.測量前，先估計被測負載的電流和電壓，并根據此選擇測量范圍。如果無法估計，為了防止損壞鉗形表，應選擇較大量程開始測量，并根據讀數切換到低級。

　　3.測量過程中不允許更換量程檔位。由于二次側在測量過程中相當于短路狀態，在測量過程中切換檔位會導致二次瞬時開路，感應高電壓，可能導致鉗形電流表內部隔緣擊穿。

　　4.為減小誤差，測量時被測導線應盡量放置在鉗形表口的中間位置。測量時鉗形口要緊密結合，如有雜音可重新開閉一次，如仍然存在雜音應仔細檢查，如有污垢、雜物應消除后，再進行測量。

　　5.測量結束后，應將量程檔位開關置于較高檔位，以防止儀器因粗心大意而損壞。

　　6.鉗形表一般用于測量配電變壓器的低壓側或電機的電流，嚴禁在高壓線路上使用，以免擊穿隔緣觸電。

　　十八、軟件維護-PLC診斷緩沖區

　　1.設備硬件報警記錄和整理。

　　2.設備問題不一定會導致設備停機，但在P中，LC的診斷緩沖區都有記錄，檢查記錄對設備的維護具有重要意義。

　　3.及時了解有問題的網站，找出原因及時準備。

　　4.可能有人會說這個東西看不懂，沒關系，可以另存為txt把文件發給別人幫忙看看。

　　緩沖區報警的重點診斷：

　　A.一個網站丟了，一會兒又回來了，很危險，需要檢查。

　　危險的原因是通信可能受到干擾或D的干擾P總線接頭氧化甚至屏蔽層氧化導致接地不良?，F(xiàn)在有時候丟了，過一會兒又回來了。也許這個網站什么時候會完全丟失。

　　B.找不到模擬量，這個也需要注意。

　　可能的原因是模擬量可能受到干擾，但整體問題不大。

　　C.還有一個軟件問題。

　　類似上面的例子B，這種報警找不到DB塊中某一數據，究其原因，是軟件的指針出了問題，指的是不存在的地址。

　　比如DB80只有1000個byte你寫了一個指針?biāo)阉鞒绦?，指向DBB除了1000.報錯了，如果只是報錯了也沒關系，怕直接死循環就掛掉。

　　十九、軟件維護-HMI報警

　　檢查設備報警主要是一些頻繁的報警，消除這些報警的原因:

　　例如設備的某個水流開關經常報警，可以拆卸清洗;

　　例如，如果閥門的開關時間經常高過時間，可以檢查閥門是否過度磨損。

　　二十、PLC更換配電電池

　　1.拆裝前，p應該先lc通電高過15秒(這樣可以給存儲器備用電源中的電容充電，斷開后電容可以對P進行充電LC做短暫供電，以保護RAM信息不丟失);

　　2.斷開PLC交流電源;

　　3.打開基本單元的電池蓋板;

　　4.取下舊電池，安裝新電池;

　　5.蓋上電池蓋板。

　　注意電池更換時間盡量短，一般不允許高過3分鐘。RAM程序?qū)⑾А?/p>

　　二十一、假期注意事項

　　1.節假日可關閉設備主電源，但保留照明電路和風扇電路電源;

　　2. 需要打開控制柜的通風風扇或空調;否則下雨天設備內部會回潮，造成短路。
